AI-6106LF氧化锌避雷器带电测试仪研发成功

2022.01.20

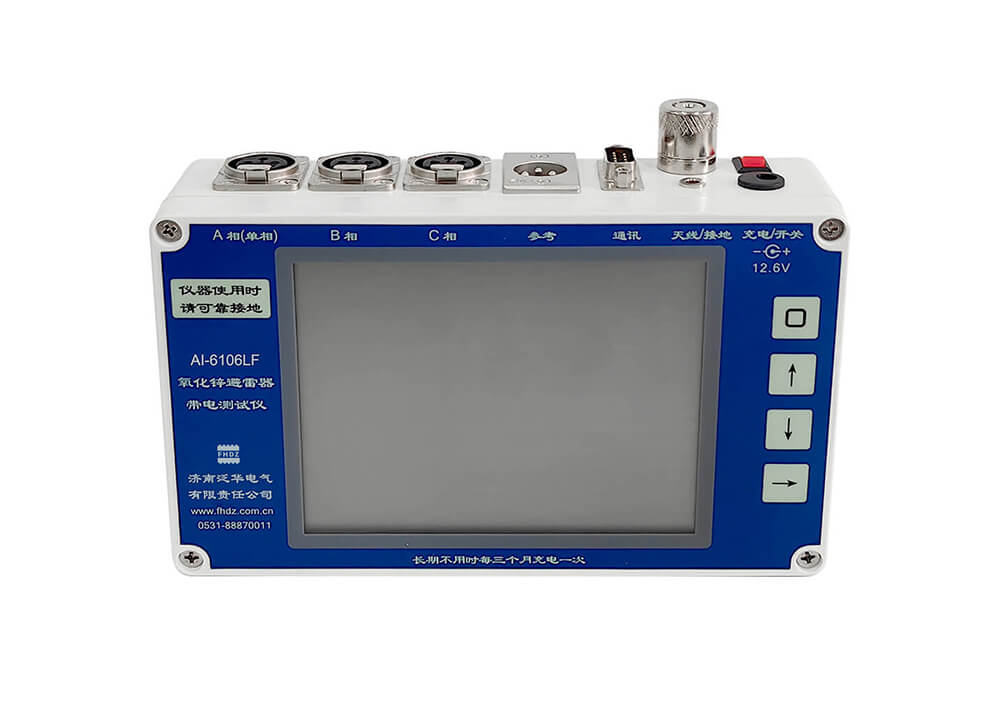

AI-6106LF氧化锌避雷器带电测试仪于近日研发成功。AI-6106LF用于氧化锌避雷器(MOA)全电流的测量分析,主要目的是测量MOA的阻性电流,由此判断MOA受潮和老化程度。AI-6106LF既可用于现场带电测量,也可用于试验室做出厂和验收试验。

一台AI-6106LF具有如下功能:

(1)同时测量三相MOA,能自动补偿相间干扰。

(2)无线或有线传输参考电压。可使用三相、单相或B相接地的PT二次电压。

(3)可采用电场强度信号做参考(感应板法)。用一个安放在B相MOA底座的感应板提供母线电压的相位信息,以分解阻性电流。

(4)可选配钳型电流传感器,用于低阻计数器的电流采样。


主要特点:

1.可同时测量三相MOA的阻性电流,并自动补偿相间干扰,也可以单相测量。

2.无线传输参考电压,节省了收放电缆的时间。仪器也支持有线传输参考电压方式。

3.支持三相、单相或B相接地的PT二次电压。如果不是待测相的参考电压,仪器会自动选择合适的补偿角度。

4.特有的感应板替代PT二次电压测量技术,使测量更安全快捷。

5.全数字波形分析,配合高速微处理器,实现精确稳定地测量。

6.所有测量均符合规范的电工理论,仪器性能可以实验室验证和校准。

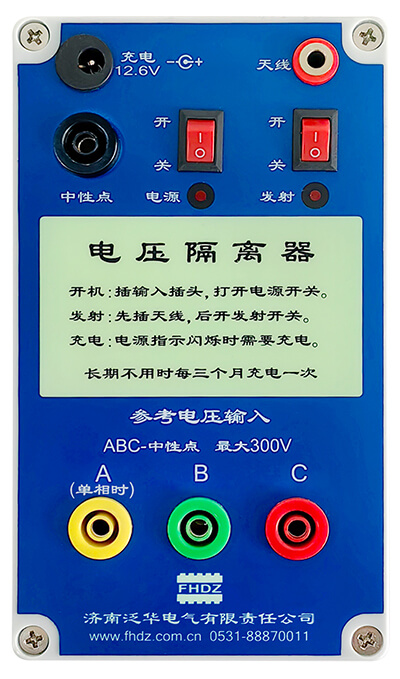

7.外置电压隔离器,双重隔离,更加安全可靠。

8.仪器操作简便。汉字菜单,测量数据丰富,并能显示波形。

9.带背光的大屏幕液晶显示器,白天夜间均能清晰观察。

10.仪器内含充电电池,方便现场使用。

11.自带日历时钟,能存储100次测量数据。

12.带计算机接口,可把测量数据传送到计算机进行数据处理和报表输出。


技术参数:

▪ 全电流测量范围:0~10mA有效值,50/3Hz、20Hz、50Hz

▪ 准确度:±(读数×5%+5uA)

▪ 阻性电流基波测量准确度(二次法不含相间干扰):±(读数×5%+5uA)

▪ 电流谐波测量准确度:±(读数×10%+10uA)

▪ 电流通道输入电阻:≤2Ω

▪ 参考电压输入范围:25V~250V有效值,总谐波含量<30%,50/3Hz、20Hz、50Hz

▪ 参考电压测量准确度:±(读数×5%+0.5V)

▪ 电压谐波测量准确度:±(读数×10%)

▪ 参考电压通道输入电阻:≥300kΩ

▪ 电场强度输入范围:30kV/m~300kV/m,总谐波含量<30%

▪ 电场强度测量准确度:±(读数×10%)

▪ 电场谐波测量准确度:±(读数×10%)

▪ 电池工作时间:主机6小时,电压隔离器:有线传输6小时,无线发射2小时

▪ 充电电源:220V±10%,50Hz / 60Hz

▪ 充电时间:约5小时

▪ 主机体积:200mm长×120mm宽×59mm高

▪ 主机重量:900g(不含线缆)

▪ 电压隔离器体积:160mm长×90mm宽×60mm高

▪ 电压隔离器重量:800g (不含线缆)

▪ 工作环境温度:-10 ~ 50℃

▪ 工作相对湿度:<90%
