产品简介

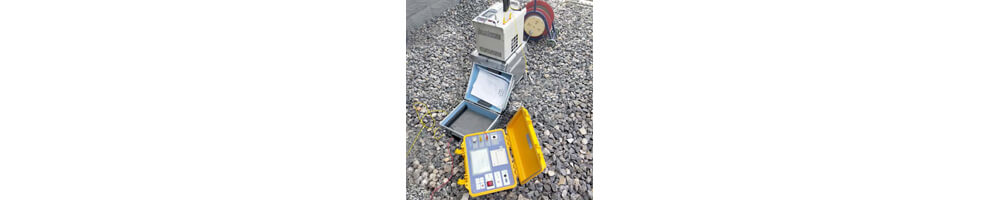

AI-6301S自动抗干扰地网电阻测量仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。该仪器配合AI-7301选频电压表，测量接触电压、跨步电压、电压梯度等特性参数。

产品特点

▪ 符合规程要求
仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2017接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。

▪ 抗干扰能力强

仪器采用的变频抗干扰技术，能将工频干扰抑制到万分之一以下。同时又采用5A大电流测量，这种情况下可以基本忽略干扰的存在。

▪ 数据准确性高

仪器采用了全数字信号处理技术，测量数据准确、可靠、稳定。采用标准四极法测量，消除了导线引起的测量误差。

▪ 操作简单

大屏幕液晶显示，菜单操作。

全自动测量：启动仪器后缓速加压、自动测量、快速降压、显示数据并自动打印。

能存储100组测量数据并支持PC操作。

仪器体积小重量轻，便于携带。测试线带有线轮，收放线方便。

▪ 支持发电机供电

仪器可使用50Hz 、 60Hz系统或发电机供电。测量接地阻抗时，使用发电机供电同样具有抗干扰能力。

▪ 多功能

同时得到阻抗和电阻数据，能准确分析地网综合性能。

测量接地阻抗、导通和土壤电阻率。

能单独检测辅助极接地电阻，以判断辅助极接地状况。

▪ 支持跨步电压测量

测量跨步电压时，仪器作为一个电源向接地装置注入试验电流。使用AI-7301选频电压表测量各处跨步电压、接触电压或电压分布等特性参数。

▪ 测量分流

通过高精度无线同步，配合AI-7301选频电压表，能够实现包含相位在内的分流相量测量，能得到剔除分流影响后的接地阻抗数据，便于准确分析地网综合性能。

▪ 安全可靠

接地保护：因外壳没有接地而带有危险电压时，仪器保护。

380V保护：输入误接380V不会损坏仪器。

声光报警：启动仪器后发出声光报警。

技术参数

接地电阻和阻抗测量范围	0~5000Ω
分辨率	0.001mΩ
测量准确度	±（读数×1%+0.01Ω）
接线方式	标准四极法
测量方式	自动测量
测量时间	约30秒
试验电源	交流0~400V / 0~5A（测量跨步电压时允许连续工作）
试验频率	45~65Hz单频   49/51Hz、59/61Hz自动双变频
	精度：±0.01Hz
无线发射距离	≥500m
主要保护	接地保护、误接380V等保护、声光报警等功能
工作电源	180V~270VAC/10A，50Hz/60Hz±1%（市电或发电机供电）
打 印 机	微型打印机
数据存储	存储100组测量数据
计算机接口	标准RS232接口，可外接计算机
工作环境	温度-10~50℃；湿度<90%
仪器重量	28kg（不含线缆）
体积	34×26×27cm（长×宽×高）
