AI-6000M自动抗干扰精密介质损耗测量仪

高电压介损、驱动试验变或串谐、16kVA/28kVA

咨询热线:

0531-88870011

下载说明书

产品简介

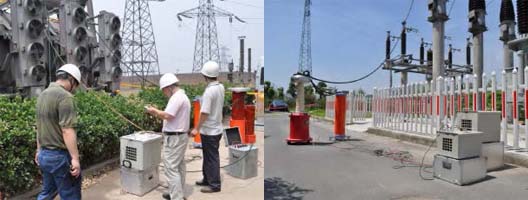

AI-6000M高电压介损测量仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器主机包含大功率变频电源和精密数字介损电桥,支持试验变压器、串联谐振或并联谐振升压方案,外加标准电容器即可使用。仪器采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据准确稳定。测量结果由大屏幕液晶显示,本机存储,自带微型打印机可打印输出。

产品特点

▪ AI-6000M是专门用于高电压介损测量的新型试验设备。支持试验变压器、串联谐振或并联谐振升压方案,外加标准电容器即可使用。 仪器自身具备16KVA/28KVA输出容量,直接使用试验变压器,在160kV时可测量到2000pF(28KVA为3300pF)。可以直接测量中小电容量试品(如CT、套管等)。 使用电抗器,可以用串联或并联谐振提高试验容量。仪器支持用户已有的试验设备。

▪ 独创的整数频点抗干扰技术,可以在强大干扰下准确测量。采用50±1Hz自动双变频时,仪器用49Hz和51Hz各测试一次,然后将数据折算到50Hz。高电压与工频抗干扰结合,使试验数据能够真实反映出被测设备在运行电压下的性能。

▪ 独创的高速扫频技术,可以在强大干扰下快速准确扫描。仪器给出一个可用的频率范围,而不仅仅是一个谐振点。一次30~300Hz范围的扫描只需要20秒。

串联谐振或并联谐振均可扫描,并提示最高试验电压和可用频率范围供参考。大多数情况下,都可以找到一个整数频点用于抗干扰测量。

扫描与升压测量也可以合并完成。

仪器具备模拟计算功能,用于计算最高试验电压和可用的频率范围。

▪ 仪器配备了光纤接口,利用高速数字通讯,实现了高电压下的反接线测量。反接线同样是高精度、抗干扰的。

除了传统的正接线、反接线外,仪器还提供了一个“正反接线”模式。该模式可以同时给出试品的正接线、反接线和反接线低压屏蔽3组数据。

仪器可以同时测量三个正接线试品。

▪ 多种试验电压快捷模式:

单点:选择一个电压自动完成一次试验。

多点:最多设置20个点连续测量。可以自动测量介损升降压曲线。

手动:手动升压降压。

所有测量方式,仪器均能显示动态数据。

▪ 仪器采用大屏幕液晶显示,图文菜单,操作方便。具有日历时钟,可本机存储100个测量数据,自带微型打印机可打印输出,微机接口可实现计算机控制、数据处理和报表输出,功能完善。

▪ 多级安全保护,确保人身和设备安全

过流保护:试品短路、击穿或高压电流波动,能快速切断输出。

过压保护:过电压或接触不良会启动保护。

接地保护:启动前和启动后,如果仪器接地不良,外壳带危险电压时,启动保护。

防误操作:三级电源开关,多次按键确认。缓速升压,可迅速降压,并对电压电流实时监视,声光报警。

防“容升”: 测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

技术参数


电桥
准确度 Cx:±(读数×1%+1pF),tgδ:±(读数×1%+0.00040)
tgδ范围 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
输入范围 10uA~5A
测量方式 正接线 / 三相正接线 / 反接线 / 正反接线
抗干扰能力 变频抗干扰,在200%干扰下仍能达到上述准确度
测量时间 每点约30s
输入频率 30~600Hz(支持外接串联谐振电源)
电源
输入电源 220V±10%单相、三相4线或发电机
输入频率 50/60Hz
输出电压 0~400V(*)
输出频率 30~300Hz单频,50±1Hz、60±1Hz自动双变频
输出容量 最大16kVA/28kVA
输出波形 标准正弦波
扫描时间 约20秒
其他
体积 398mm(长)* 338mm(宽)*308mm(高)(16KVA)/450mm(长)* 390mm(宽)*430mm(高)(28KVA)
重量 28kg(16KVA)/48kg(28KVA)
环境温度 -10℃~50℃
相对湿度 <90%,不结露
